Docker網絡簡介

網絡已經無處不在。每當基礎設施出現問題時，被抱怨的通常是網絡，很大一部分原因是，網絡負責連接一切——無網絡，無 APP!

在 Docker 早期階段，網絡設計確實非常復雜，那時候配置網絡幾乎是一種樂趣。

Docker 在容器內部運行應用，這些應用之間的交互依賴于大量不同的網絡，這意味著 Docker 需要強大的網絡功能。幸運的是，Docker 對于容器之間、容器與外部網絡和 VLAN 之間的連接均有相應的解決方案。

后者對于那些需要跟外部系統(如虛擬機和物理機)的服務打交道的容器化應用來說至關重要。

Docker 網絡架構源自一種叫作容器網絡模型(CNM)的方案，該方案是開源的并且支持插接式連接。

Libnetwork 是 Docker 對 CNM 的一種實現，提供了 Docker 核心網絡架構的全部功能。不同的驅動可以通過插拔的方式接入 Libnetwork 來提供定制化的網絡拓撲。

為了實現開箱即用的效果，Docker 封裝了一系列本地驅動，覆蓋了大部分常見的網絡需求。其中包括單機橋接網絡(Single-Host Bridge Network)、多機覆蓋網絡(Multi-Host Overlay)，并且支持接入現有 VLAN。

Docker 生態系統中的合作伙伴通過提供驅動的方式，進一步拓展了 Docker 的網絡功能。Libnetwork 提供了本地服務發現和基礎的容器負載均衡解決方案。

基礎理論

在頂層設計中，Docker 網絡架構由 3 個主要部分構成：CNM、Libnetwork 和驅動。

? CNM 是設計標準。在 CNM 中，規定了 Docker 網絡架構的基礎組成要素。

? Libnetwork 是 CNM 的具體實現，并且被 Docker 采用，Libnetwork 通過 Go 語言編寫，并實現了 CNM 中列舉的核心組件。

? 驅動通過實現特定網絡拓撲的方式來拓展該模型的能力。

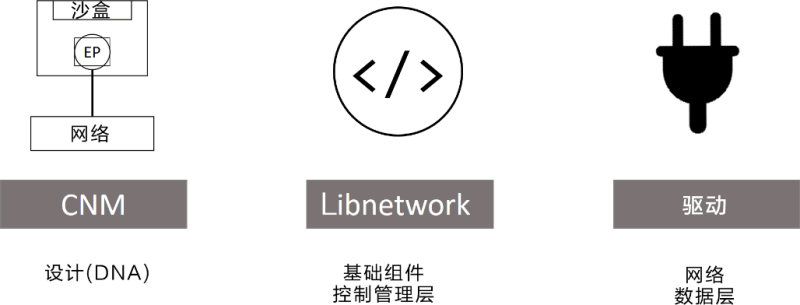

下圖展示了頂層設計中的每個部分是如何組裝在一起的。

⒈ CNM

一切都始于設計!

Docker 網絡架構的設計規范是 CNM。CNM 中規定了 Docker 網絡的基礎組成要素，完整內容見 GitHub 的 docker/libnetwork 庫。

抽象來講，CNM 定義了 3 個基本要素：沙盒(Sandbox)、終端(Endpoint)和網絡(Network)。

? 沙盒是一個獨立的網絡棧。其中包括以太網接口、端口、路由表以及 DNS 配置。

? 終端就是虛擬網絡接口。就像普通網絡接口一樣，終端主要職責是負責創建連接。在 CNM 中，終端負責將沙盒連接到網絡。

? 網絡是 802.1d 網橋(類似大家熟知的交換機)的軟件實現。因此，網絡就是需要交互的終端的集合，并且終端之間相互獨立。

下圖展示了 3 個組件是如何連接的。

Docker 環境中最小的調度單位就是容器，而 CNM 也恰如其名，負責為容器提供網絡功能。

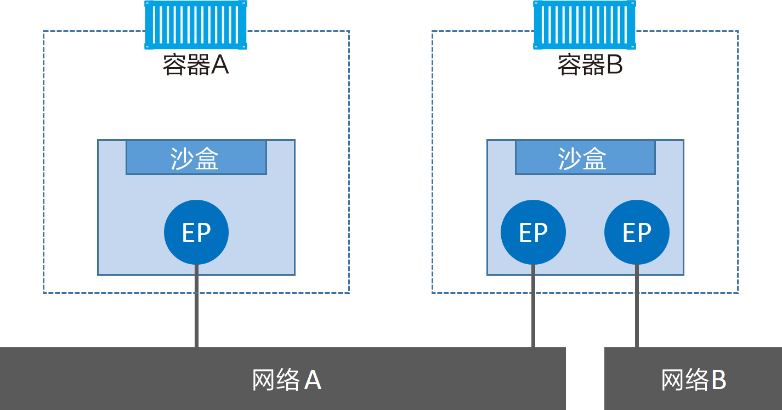

下圖展示了 CNM 組件是如何與容器進行關聯的——沙盒被放置在容器內部，為容器提供網絡連接。

容器 A 只有一個接口(終端)并連接到了網絡 A。容器 B 有兩個接口(終端)并且分別接入了網絡 A 和網絡 B。容器 A 與 B 之間是可以相互通信的，因為都接入了網絡 A。但是，如果沒有三層路由器的支持，容器 B 的兩個終端之間是不能進行通信的。

需要重點理解的是，終端與常見的網絡適配器類似，這意味著終端只能接入某一個網絡。因此，如果容器需要接入到多個網絡，就需要多個終端。

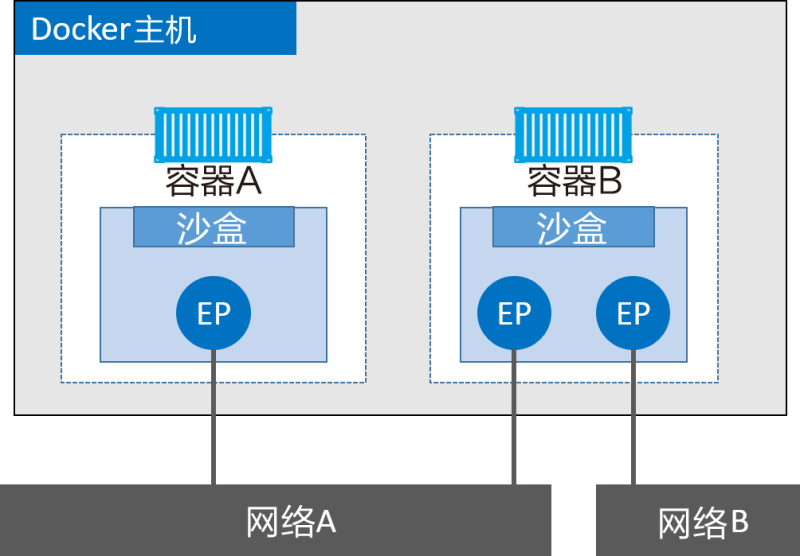

下圖對前面的內容進行拓展，加上了 Docker 主機。雖然容器 A 和容器 B 運行在同一個主機上，但其網絡堆棧在操作系統層面是互相獨立的，這一點由沙盒機制保證。

⒉ Libnetwork

CNM 是設計規范文檔，Libnetwork 是標準的實現。Libnetwork 是開源的，采用 Go 語言編寫，它跨平臺(Linux 以及 Windows)，并且被 Docker 所使用。

在 Docker 早期階段，網絡部分代碼都存在于 daemon 當中。daemon 變得臃腫，并且不符合 UNIX 工具模塊化設計原則，即既能獨立工作，又易于集成到其他項目。

所以，Docker 將該網絡部分從 daemon 中拆分，并重構為一個叫作 Libnetwork 的外部類庫。

現在，Docker 核心網絡架構代碼都在 Libnetwork 當中。Libnetwork 實現了 CNM 中定義的全部 3 個組件。此外它還實現了本地服務發現(Service Discovery)、基于 Ingress 的容器負載均衡，以及網絡控制層和管理層功能。

⒊ 驅動

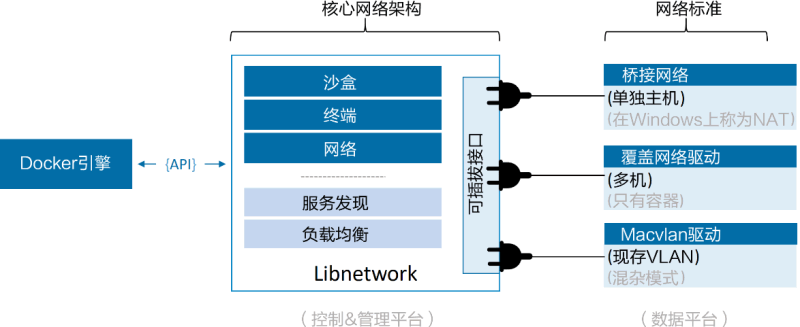

如果說 Libnetwork 實現了控制層和管理層功能，那么驅動就負責實現數據層。比如，網絡連通性和隔離性是由驅動來處理的，驅動層實際創建網絡對象也是如此，其關系如下圖所示。

Docker 封裝了若干內置驅動，通常被稱作原生驅動或者本地驅動。

在 Linux 上包括 Bridge、Overlay 以及 Macvlan，在 Windows 上包括 NAT、Overlay、Transport 以及 L2 Bridge。

第三方也可以編寫 Docker 網絡驅動。這些驅動叫作遠程驅動，例如 Calico、Contiv、Kuryr 以及 Weave。

每個驅動都負責其上所有網絡資源的創建和管理。舉例說明，一個叫作“prod-fe-cuda”的覆蓋網絡由 Overlay 驅動所有并管理。這意味著 Overlay 驅動會在創建、管理和刪除其上網絡資源的時候被調用。

為了滿足復雜且不固定的環境需求，Libnetwork 支持同時激活多個網絡驅動。這意味著 Docker 環境可以支持一個龐大的異構網絡。
