Activiti是一個獨立運作和經營的開源項目品牌。Activiti項目是一項新的基于Apache許可的開源BPM平臺，從基礎開始構建，旨在提供支持新的BPMN 2.0標準，包括支持對象管理組（OMG），面對新技術的機遇，諸如互操作性和云架構，提供技術實現。下面介紹在IDEA中如何部署一個簡單的考勤補簽流程：

1.首先在resource目錄下新建bpmn目錄。

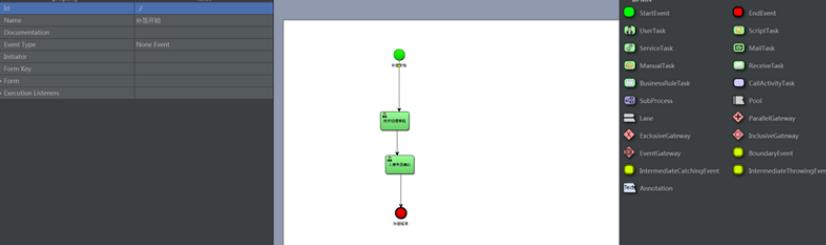

2.點擊bpmn目錄右鍵——>new——>bpmn文件，輸入bpmn文件名后會出現如下界面：

該界面的左邊是屬性面板，可以查看和修改各個bpmn元素的屬性值，中間是bpmn流程圖，最右側是流程圖中的各種元素。

3.繪制流程圖

1)拖放一個StartEvent（開始事件）和一個EndEvent（結束事件）到流程圖中，分別將名稱設置為“補簽開始”和“補簽結束”。

2)拖放兩個UserTask，分別將名稱設置為技術經理審批和人事專員確認

3)將圖形連接起來，如上圖，提示：將鼠標移動到圖形中心，圖標形狀會發生變化，然后拖動到下一個圖形就完成了連接。

4)生成流程圖png圖片

部署一個Activiti流程需要bpmn文件和流程圖圖片（png格式），可以復制bpmn文件然后將后綴名改為xml，在xml文件上點擊右鍵——>Diagrams——>Show BPMN2。0 Designer會出現如下界面：

點擊左上方的導出按鈕，選擇resources下的bpmn目錄，就會保存為png圖片。

5.部署流程

上章介紹過Activiti的核心引擎ProcessEngine，所有的服務都需要通過流程引擎來獲得。

部署流程需要使用RepositoryService，倉庫服務是存儲相關的服務，一般用來部署流程文件，獲取流程文件，查詢流程定義信息等操作，是引擎中的一個重要的服務。

獲得方法：

RepositoryService repositoryService
= engine。getRepositoryService（）；

部署流程：
@Test
public void deployAddSigninProcess（） {

//獲得配置對象
ProcessEngineConfiguration config =
ProcessEngineConfiguration。createProcessEngineConfigurationFromResourceDefault（）；

//創建核心引擎
ProcessEngine processEngine = config。buildProcessEngine（）；

//獲得倉庫服務
repositoryService = processEngine。getRepositoryService（）；

//部署流程，支持鏈式編程
repositoryService
。createDeployment（） //創建部署對象
。key（"addsigninProcess"） //設置部署流程鍵值
。addClasspathResource（"bpmn/proc_addsignin。bpmn"） //添加bpmn文件
。addClasspathResource（"bpmn/proc_addsignin。png"） //添加png文件
。name（"補簽流程"） //設置流程名稱
。deploy（）； //部署
}

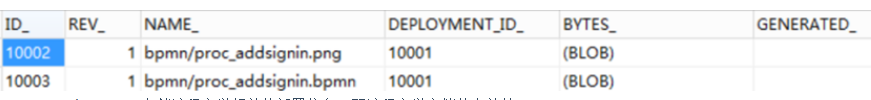

執行完上面的代碼后會向下面三張表中插入記錄：

act_re_deployment存放流程定義的顯示名和部署時間，每部署一次增加一條記錄

act_re_procdef存放流程定義的屬性信息，部署流程定義都會在這張表中增加一條記錄。

act_ge_bytearray存儲流程定義相關的部署信息。即流程定義文檔的存放地。

按照這個補簽的流程，我們就可以基本完成Activiti的流程部署。下面我們只需要按照部署的流程進行層層審批就可以完成整個流程。
