目前主流的開源框架就是Activiti/Camunda/Flowable，它們都源自于jbpm。

先是有了jbpm4，隨后出來了一個Activiti5，Activiti5經過一段時間的發展，核心人員出現分歧，又分出來了一個Camunda。

activiti5發展了4年左右，緊接著就出現了Flowable。

下面我們就來分別簡單認識下這三兄弟

Activiti

Activiti 是一個針對業務人員、開發人員和系統管理員的輕量級工作流和業務流程管理 (BPM) 平臺。 它的核心是一個用于 Java 的超快速和堅如磐石的 BPMN 2 流程引擎。 它是開源的，并在 Apache 許可下分發。 Activiti 可以在任何 Java 應用程序、服務器、集群或云中運行。 它與 Spring 完美集成，非常輕量級，基于簡單的概念。

Activiti Cloud 現在是新一代的業務自動化平臺，提供一組旨在在分布式基礎架構上運行的云原生構建塊。

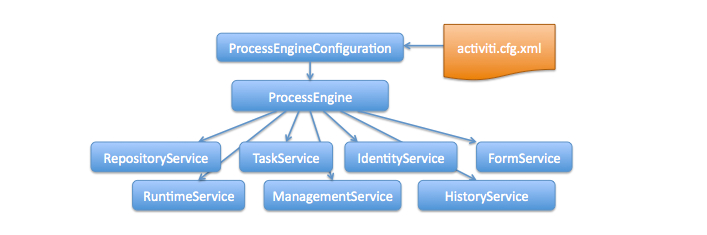

主要服務類：

調用方式：

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();
ManagementService managementService = processEngine.getManagementService();
IdentityService identityService = processEngine.getIdentityService();
HistoryService historyService = processEngine.getHistoryService();
FormService formService = processEngine.getFormService();
DynamicBpmnService dynamicBpmnService = processEngine.getDynamicBpmnService();

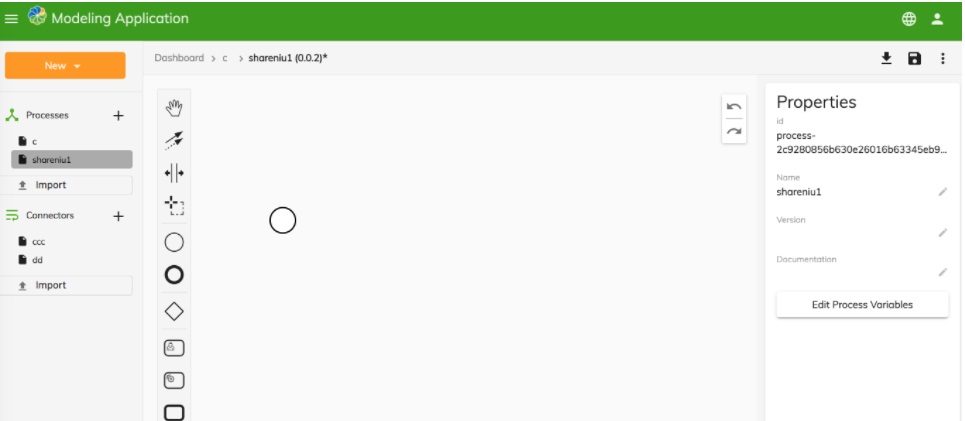

設計器

activiti6 官方提供有Web設計器(Modeler設計器)。部署運行activiti-modeler模塊即可使用

Flowable

Flowable是一個使用Java編寫的輕量級業務流程引擎。Flowable流程引擎可用于部署B(yǎng)PMN 2.0流程定義(用于定義流程的行業XML標準)， 創建這些流程定義的流程實例，進行查詢，訪問運行中或歷史的流程實例與相關數據

主要服務類：flowable服務類和activiti類似，沒有太大的變化

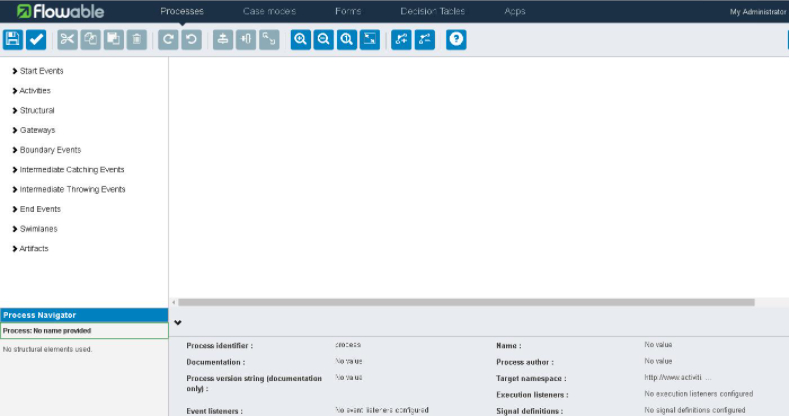

設計器：eclipse插件，支持5.x版本，不支持6.x版本中新增加的節點和屬性，online web設計器基于AngularJs1.x版本開發， 如下：

兼容性：

Alfresco Activiti5

Flowable5

Camunda

Camunda 是一個基于 Java 的框架，支持用于工作流和流程自動化的 BPMN、用于案例管理的 CMMN 和用于業務決策管理的 DMN。

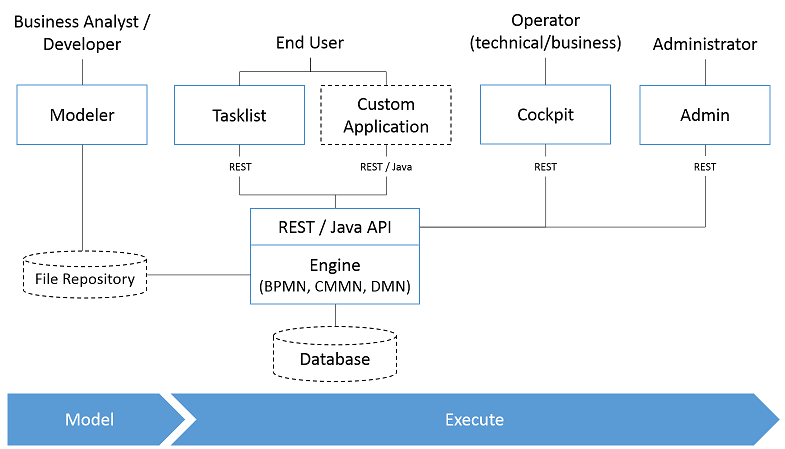

工作原理：

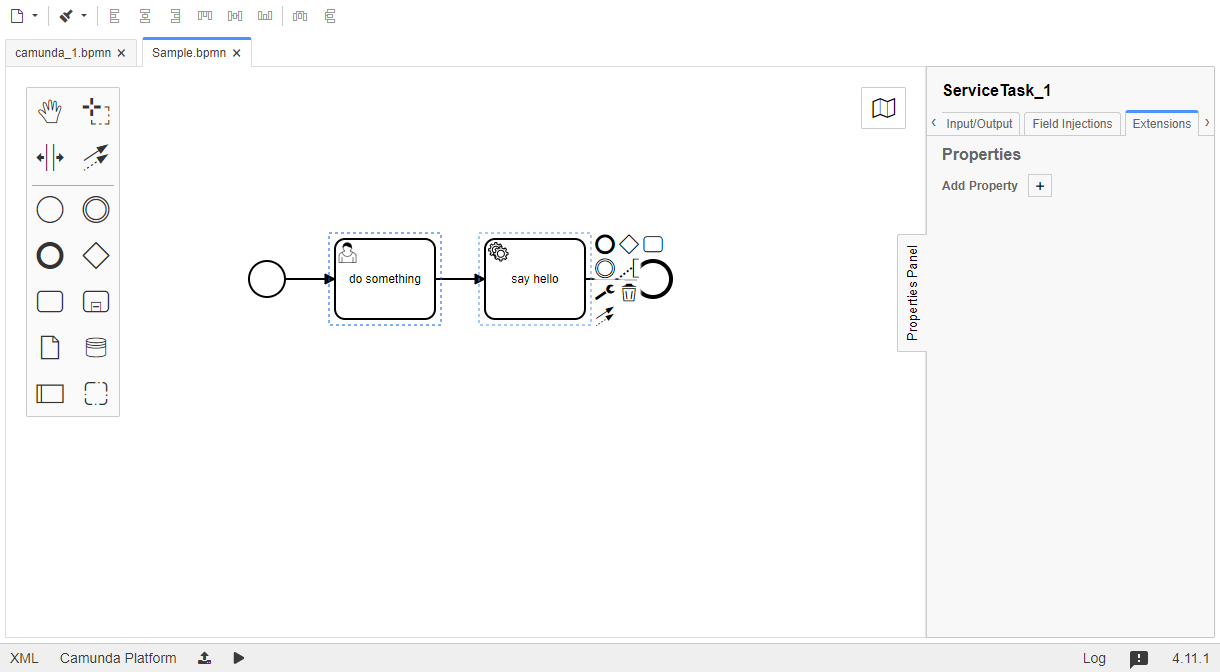

設計器

兼容性：

Active BPEL

Alfresco Activiti

Appian BPM

Bonitasoft

JBoss jBPM

IBM WPS / IBM BPM / IBM MQ Workflow / IBM Lotus Notes

Oracle BPM

Software AG Webmethods

Pega BPM
